오존발생기
OZQ Series (100~500G/H) 산업용 오존발생기
용도 및 특징
- 오존발생량 100g/h ~ 500g/h
- 상용오존농도 1~163g/㎥ (약 11wt%)
- SV, PV Digital 설정 및 표시
- 외부접점을 통한 오존발생기 동작제어 기능
상세제원

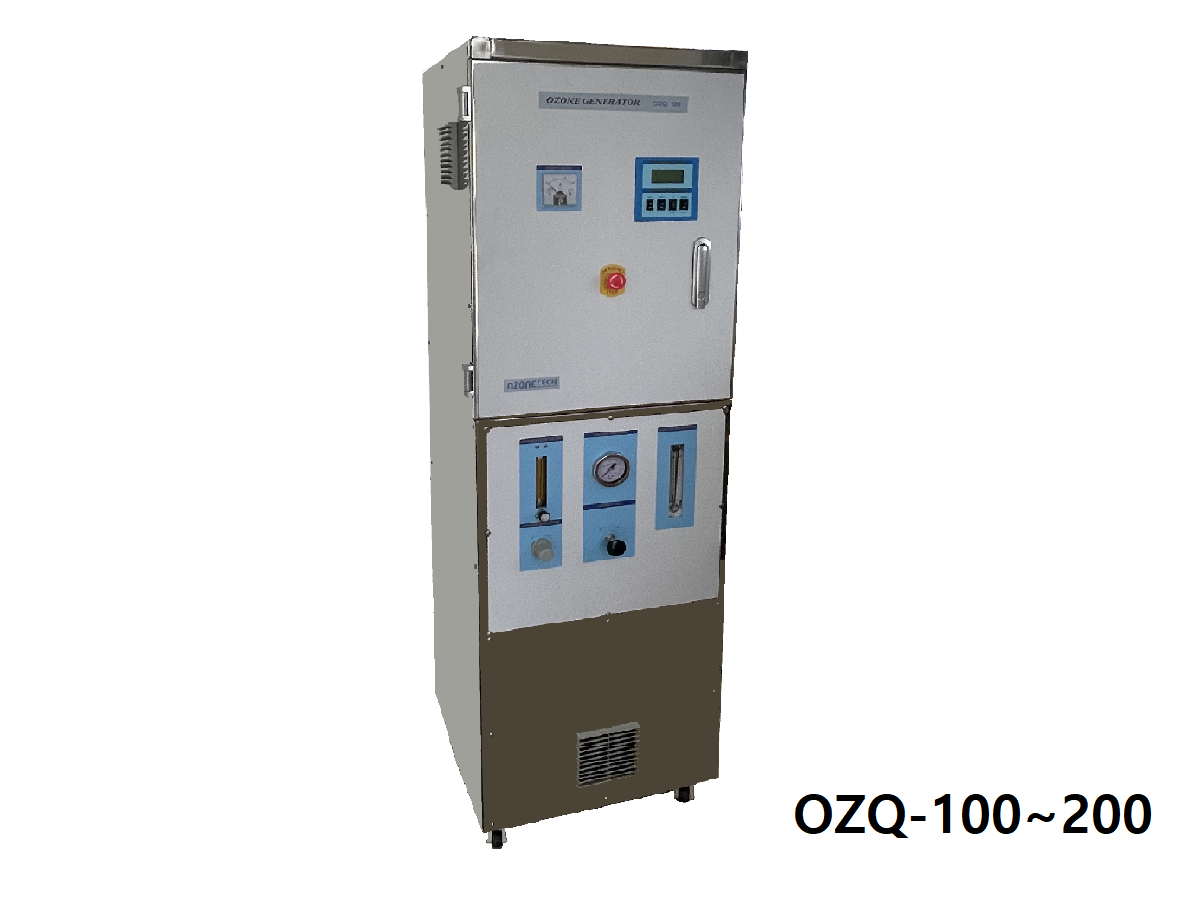

모델명 |
OZQ-100 |
OZQ-150 |
OZQ-200 |
오존발생량 |
100 g/h |
150 g/h |
200g/h |
12LPM |
21LPM |
25LPM |
|
소비전력 |
1.7KW |
2.2KW |
3KW |
전원사양 |
220V 1Φ 60Hz |
||
냉각방식 |
수랭식 전용 |
||
유량계 |
10LPM ~ 30LPM |
||
오존농도조절 |
Digital Volume |
||
표시장치 |
1. LCD Display - RUN, PURGE, ERROR, PV[%], SV[W] 표시 |
||
2. 압력계 : 오존발생기 원료공기의 압력 표시 |
|||
3. 유량계 : 오존발생 원료공기의 유량 표시 |
|||
압력조절 |
0.5∼ 1.0kg/㎠ |
||
Gas Inlet, Outlet Fitting |
1/4“(8A) |
3/8“(10A) |
|
Cooling Water Inlet, Outlet Fitting |
1/2“(15A) |
||
외함 주요재질 |
Stainless Steel |
||

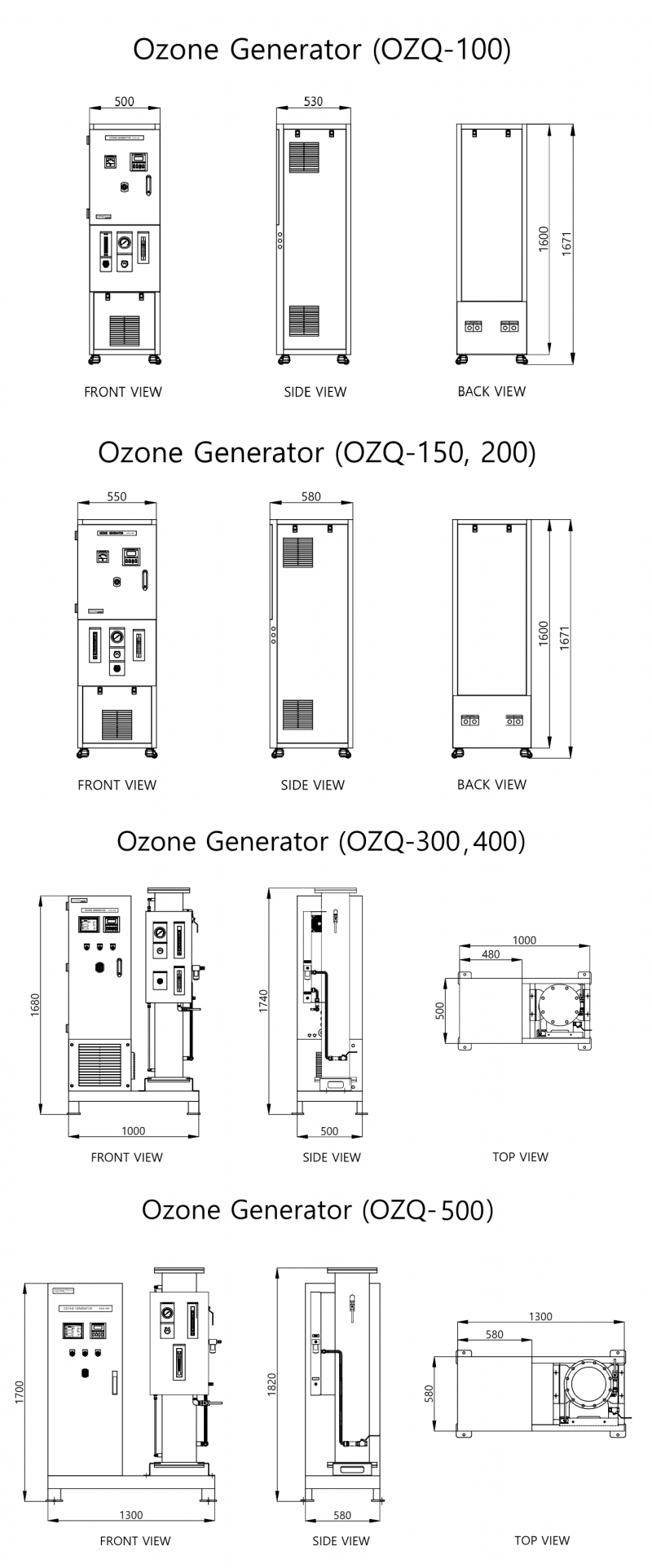

크기(W×D×H) |
500 × 600 × 1671(mm) |
550 × 650 × 1671(mm) |
|
무게(kg) |
110 |
130 |
140 |
동작조건 |
⦁ 정상운전온도 (0℃~30℃) ⦁ 통풍이 잘되고 습기가 없는 곳 |

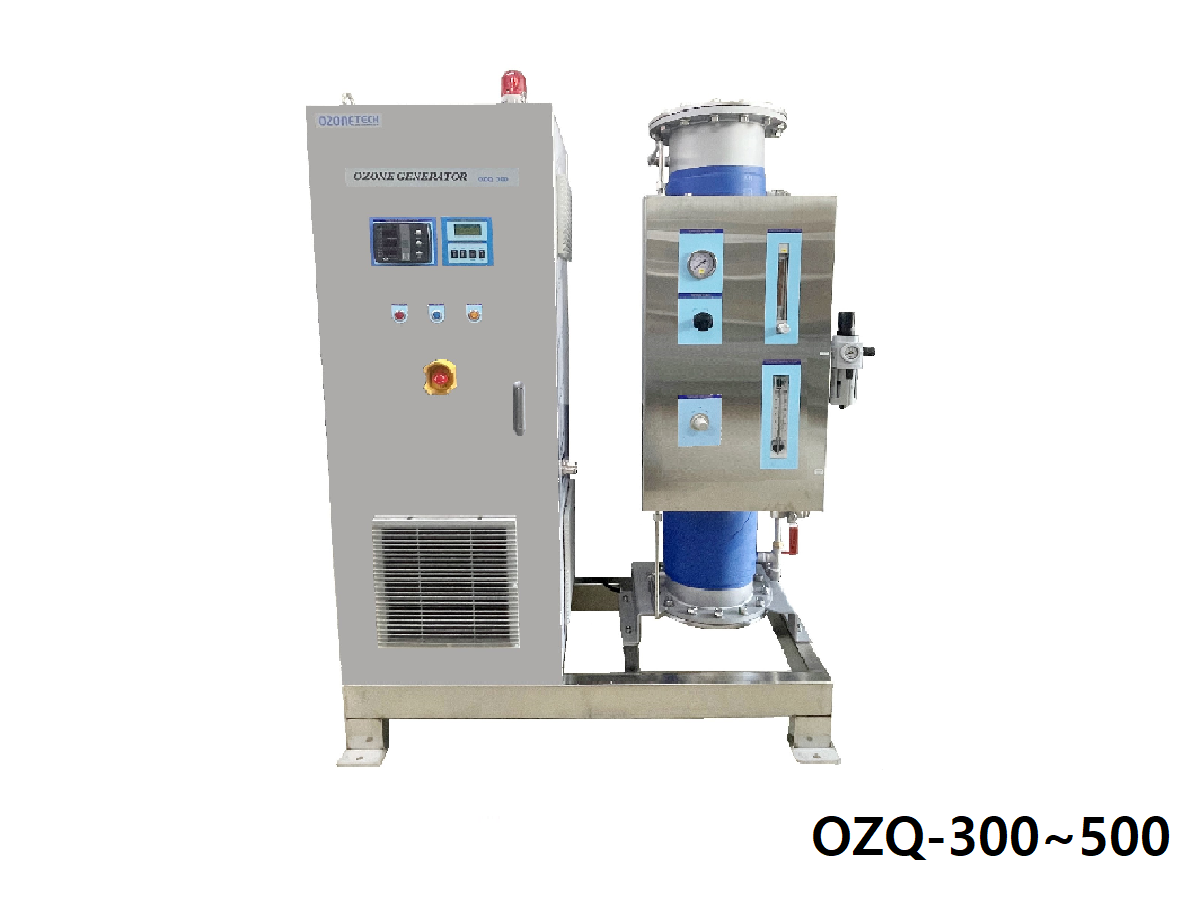

모델명 |
OZQ-300 |
OZQ-400 |
OZQ-500 |
|
오존발생량 |
300 g/h |
400 g/h |
500g/h |
|
30LPM |
49LPM |
60LPM |
||
소비전력 |
3.3KW |
4.4KW |
5.5KW |
|
전원사양 |
380V 3Φ 60Hz |
|||
냉각방식 |
수랭식 전용 |
|||
유량계 |
30LPM ~ 100LPM |
|||
오존농도조절 |
Digital Volume |
|||
표시장치 |
1. LCD Display - RUN, PURGE, ERROR, PV[%], SV[W] 표시 |
|||
2. 압력계 : 오존발생기 원료공기의 압력 표시 |
||||
3. 유량계 : 오존발생 원료공기의 유량 표시 |
||||
압력조절 |
0.5∼ 1.0kg/㎠ |
|||
Gas Inlet, Outlet Fitting |
3/8“(10A) |
1/2“(15A) |
||
Cooling Water Inlet, Outlet Fitting |
1/2“(15A) |
3/4“(20A) |
||
외함 주요재질 |
Stainless Steel |
|||
크기(W×D×H) |
1000 × 500 × 1740(mm) |
1300 × 580 × 1820(mm) |
||
무게(kg) |
230 |
360 |
420 |
|
동작조건 |
⦁ 정상운전온도 (0℃~30℃) ⦁ 통풍이 잘되고 습기가 없는 곳 |
